三筒烘干機

三筒烘干機 / 簡介

三筒烘干機主要用于烘干一定濕度范圍內顆粒物料，如干粉砂漿行業所用的、鑄造行業用的各種規格型砂。建材水泥行業用的。小粒度粘土，化工行業用于不起化學變化、不怕高溫及煙塵弄臟的小顆粒物料。根據不同行業對烘干后物料終水份要求，烘干后的物料含水量可以達到1——0.5%以下。

用途：三筒烘干機可對干混砂漿、黃沙、水泥廠礦渣、粘土、煤矸石、混合料、粉煤灰、石膏、鐵粉等原料的烘干，廣泛用于建材、化工、鑄造等行業。



三筒烘干機 / 圖片實拍

產品優勢
1、三筒烘干機結構采用套筒式，使物料快速烘干。
2、設計筒體自我保溫，使熱效率達到80%以上。
3、產品構造精致，運轉平穩。
4、烘干效果好，噸干料煤耗小于8KG。
5、燃料可適用 煤 油 氣。能烘干20mm以下的塊料料粉狀物料。
6、比單筒烘干機減少占地面積50%左右，土建投資降低50%左右，電耗降低于60%。
7、可根據用戶要求輕松調控所需要的終水份指標。
8、出氣溫度低，除塵設備使用時間長。
9、無需大小齒輪轉運，采用托輪轉運。
10、出料溫度低于60度。可連續生產包裝。

工作原理
       物料由供料裝置進入回轉滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。

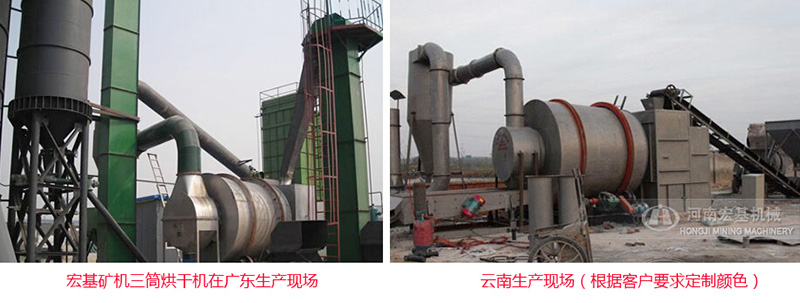

三筒烘干機 / 客戶現場

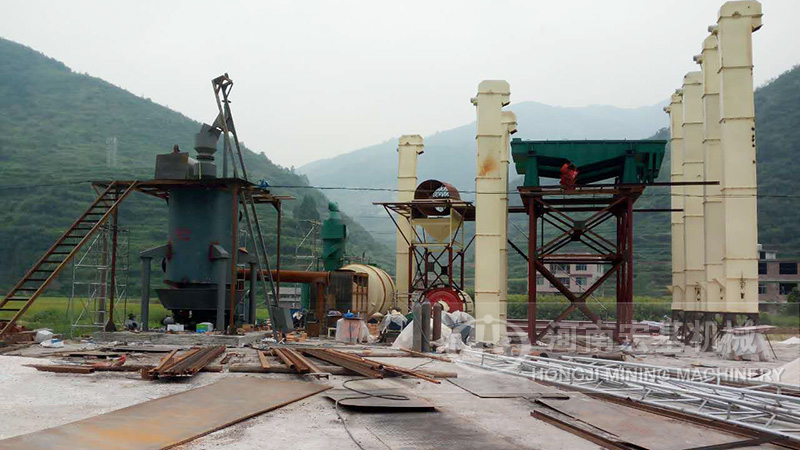

湖南粉磨線現場

三筒烘干機 / 技術參數

規格參數	外筒直徑 （m）	外筒長度	筒體容積	筒體轉速 （r/min）	進氣溫度（℃）	生產能力 （t/h）	功率
Ф2*4.5m	2	4.5	14.13	4—10	700—750℃	13—18	5.5*2
Ф2.2*5m	2.2	5	18.99	4—10	700—750℃	15—23	7.5*2
Ф2.5*6m	2.5	6	29.43	4—10	700—750℃	20—28	5.5*4
Ф2.7*6.5m	2.7	6.5	37.19	4—10	700—750℃	24—33	7.5*4
Ф3.0*6.5m	3	6.5	45.92	4—10	700—750℃	35—40	11*4
Ф3.2*7m	3.2	7	56.27	4—10	700—750℃	40—60	15*4
Ф3.6*8m	3.6	8	81.39	4—10	700—750℃	55—75	18.5*4
Ф4.2*8m	4.2	8	110.78	4—10	700—750℃	70—120	22*4
